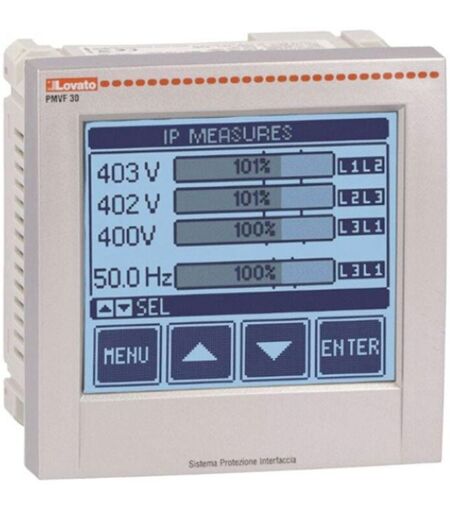

LOVATO Protezione di interfaccia sistemi di media tensione ecc PMVF30

Sistema di protezione di interfaccia conforme norma CEI 0-16, per sistemi di media tensione, protezione di minima e massima tensione a doppia soglia. Il sistema di protezione di interfaccia (PI) PMVF 30 è stato progettato secondo la norma CEI 0-16 ed è impiegato nel caso di connessione di un sistema di generazione locale in parallelo alla rete di media tensione del distributore. I controlli riguardano limiti sulla tensione e sulla frequenza. SPI deve intervenire diseccitando un’uscita a relè per effettuare lo sgancio del dispositivo di interfaccia (DDI) nel caso almeno una tra tensione e frequenza risultino al di fuori dei limiti consentiti. PMVF 30 è equipaggiato con ingressi con le seguenti funzioni: feedback stato del DDI esclusione protezione di interfaccia comando locale Tele scatto (apertura forzata del DDI indipendentemente dai valori di tensione e frequenza) Inoltre, sono presenti 2 uscite a relè per: Apertura DDI Uscita programmabile (configurata di default per apertura ...
